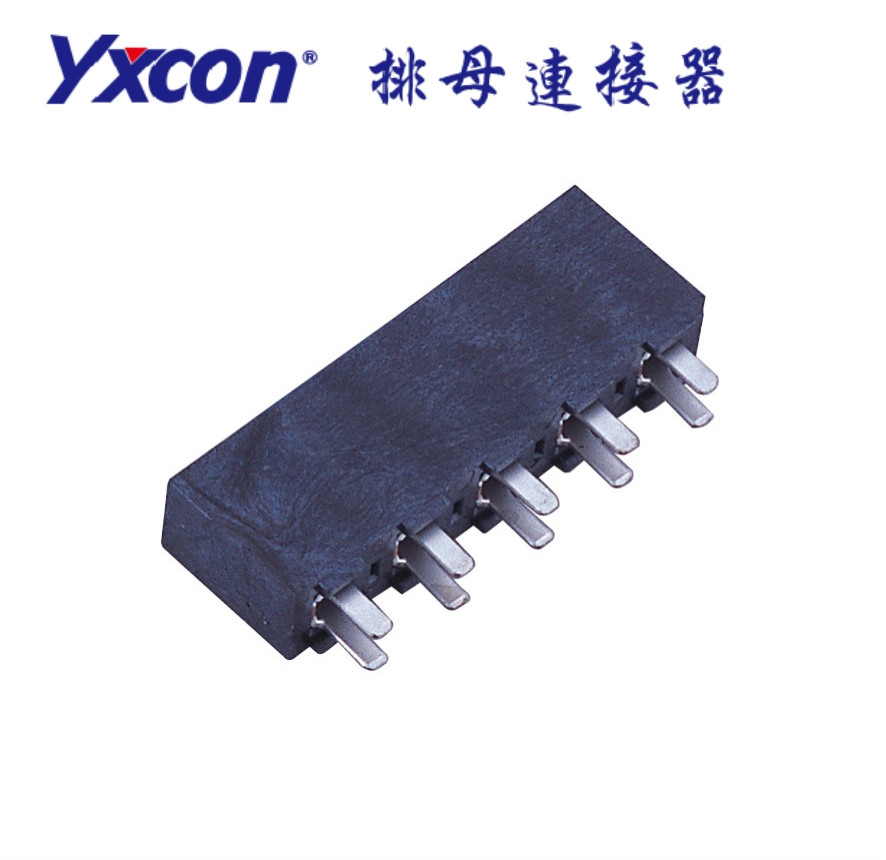

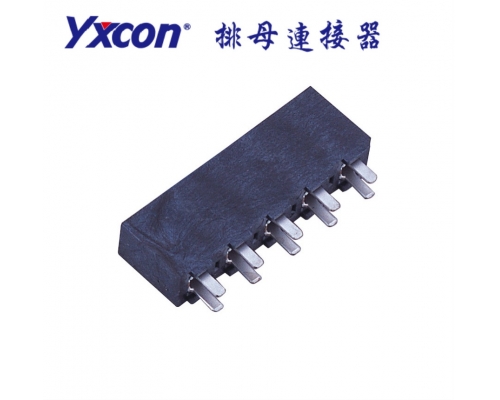

排母,连接器的一种。 1.应用：这种连接器广泛应用于电子、电器、仪表中的PCB电路板中。 2.作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接. 3.分类：根据间距大致可分为0.8mm，1.0mm，1.27mm，2.00mm，2.54mm、3.96mm、5.08mm七类（也可根据需要订制其它特殊间距）；根据排数有单排母，双排母，三排母，四排母等；根据封装用法则有贴片SMT，插件DIP（直插/弯插）等；按照安装方式划分：180度、90度、SMT；按照是否需要增高，是否需要带定位柱来划分，定位柱有2种，一种是内定位柱，一种是耳定位柱；排母端子类型: U端子和Y端子（U型端子，接触有3个面一般塑高低的用U型端子；Y型端子，接触有2个面一般塑高高的用Y型端子 ）。 注意：请缓慢插拔排针与排母，特别在拔排针时，注意尽量保证排针两端能同时出来，以免破坏针脚。

• 产品PDF： 下载
• 配套产品PDF： 下载
• PIN 位： 1~20P
• 塑 高： 8.9mm
• 塑胶材质： LCP
• 端子材质： 磷/青铜
• 额定电流： 7.0AMP
• 耐压： AC 500V/分钟
• 接触阻抗： 20mΩ Max
• 绝缘电阻： 1000MΩ Min
• 工作温度： -40°C to 105°C
• 电镀层： 高温雾锡
