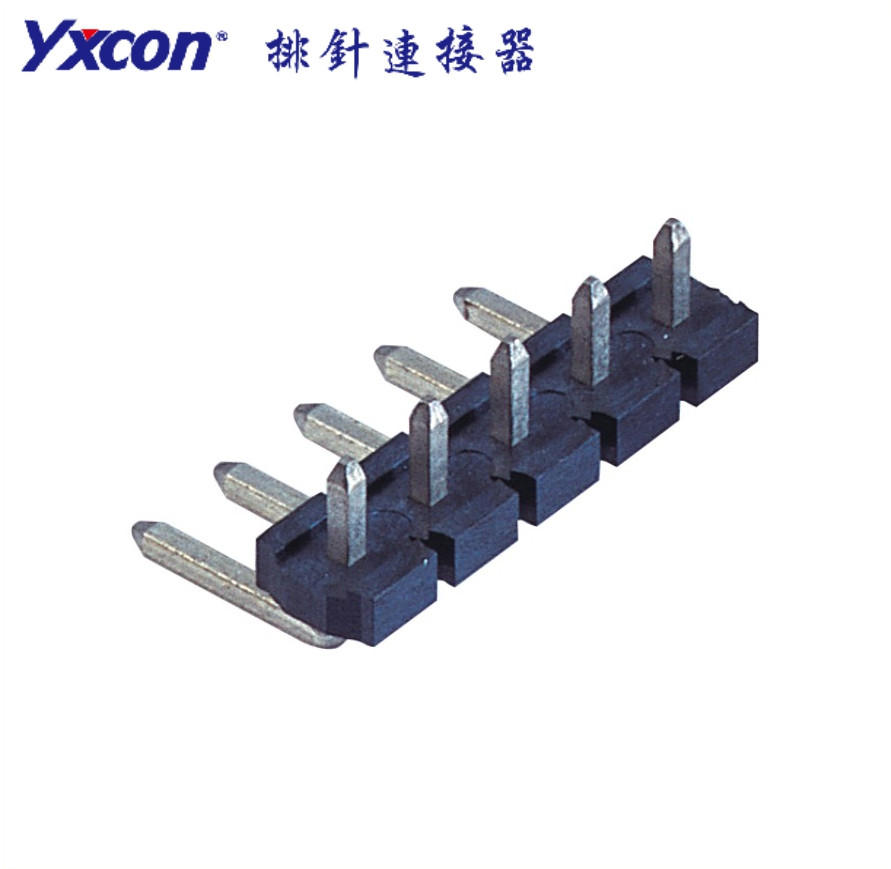

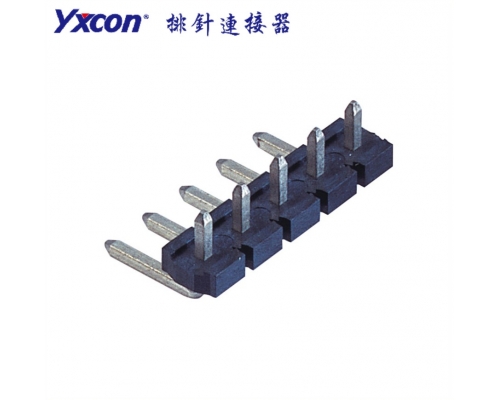

5.08 排针 塑高2.5 单排 90度 镀锡 LCP 针长可定制/专业化定制/电视/家电连接器
5.08 排针 塑高2.5 单排 90度 镀锡 LCP 针长可定制/专业化定制/电视/家电连接器

排针,连接器的一种，英文名称：Pin Header。 这种连接器广泛应用于电子、电器、仪表中的PCB电路板中，其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接；或与电子线束端子配套使用，构成板对线连接；亦可独立用于板与板连接。 由于不同产品所需要的规格并不相同，因此排针也有多种型号规格

  • 产品PDF： 下载
  • 配套产品PDF： 下载
  • PIN 位： 1~20P
  • 塑 高： 2.5mm
  • 塑胶材质： LCP
  • 端子材质： 黄铜
  • 额定电流： 7.0AMP
  • 耐压： AC 500V/分钟
  • 接触阻抗： 20mΩ Max
  • 绝缘电阻： 1000MΩ Min
  • 工作温度： -40°C to 105°C
  • 电镀层： 高温雾锡

排针连接器

排针,连接器的一种，英文名称：Pin Header。

这种连接器广泛应用于电子、电器、仪表中的PCB电路板中，其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接；或与电子线束端子配套使用，构成板对线连接；亦可独立用于板与板连接。

由于不同产品所需要的规格并不相同，因此排针也有多种型号规格，按电子行业的排针连接器标准分类：根据间距大致可分为0.8mm、1.0mm、1.27mm、2.0mm、2.5mm、2.54mm、3.96mm、5.08mm八类；根据排数有单排针，双排针，三排针，四排针等；根据封装用法则有贴片SMT（卧贴/立贴），插件DIP（直插/弯插）等；按照安装方式划分：180°、90°、SMT表示

针数：2P to 100P

针脚：直脚、弯脚、SMT；

插针材料：黄铜或磷青铜；

绝缘体材料：塑胶PA66、PA46、PBT、PA6T、PA9T、PPS、LCP等。

表面处理：镀金（0.8u"、1u"、3u"、5u"等），镀锡，半金雾锡，半金亮锡。

包装：PE袋装、卷袋、管装。

加工工艺：先按要求用黄铜(或磷青铜)加工好插针，并按要求先镀镍再镀金，然后使用模具加工好绝缘体部份，最后在专用设备上按尺寸要求将插针镶到绝缘体上。

排针应用：●数据处理●计算机●程序控制设备●电子测量设备●自动控制●自动化●通讯

备注：影响价格的因素很多，通常影响最大的为镀金厚度，针长，PIN数等。
